紅外探測器是一種將紅外輻射（波長范圍約0.75μm~1000μm）轉(zhuǎn)換為電信號的裝置，其核心工作原理基于光電效應(yīng)或熱效應(yīng)；常見一般分為光電型探測器和熱釋電型探測器；光電型探測器（如碲鎘汞、銦鎵砷）通過紅外光子激發(fā)半導(dǎo)體材料中的電子躍遷，產(chǎn)生光電流。熱釋電型探測器（如鉭酸鋰、硫酸三甘肽）利用紅外輻射的熱效應(yīng)改變材料極化狀態(tài)，輸出電信號。  當(dāng)然，無論哪種類型，紅外探測器都需要通過光學(xué)系統(tǒng)（透鏡、濾光片等）對入射光進行篩選和聚焦，以提升信噪比和探測精度。

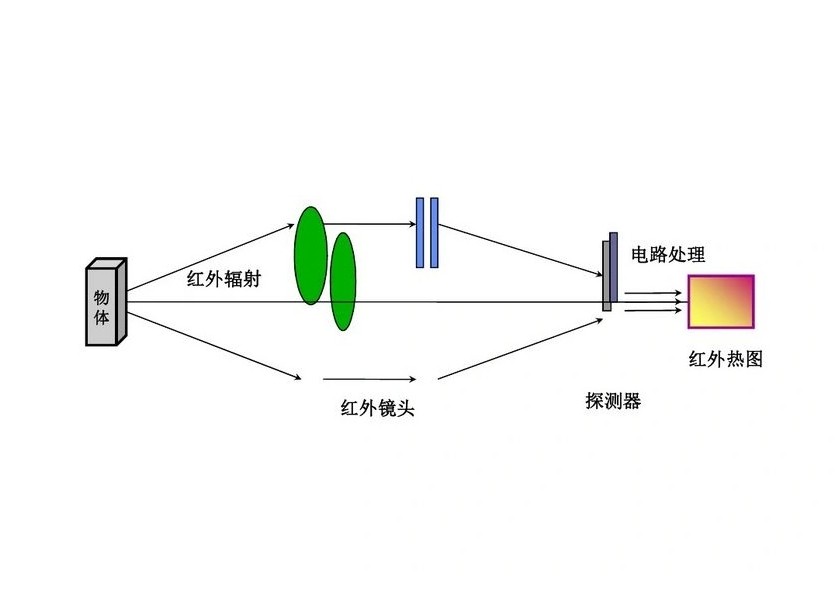

（圖源網(wǎng)絡(luò)，侵刪）

一、紅外光路原理與濾光片的作用

典型的紅外探測器光路結(jié)構(gòu)包括：紅外光源 → 目標(biāo)物體 → 光學(xué)透鏡組 → 濾光片 → 探測器感光面。其中，濾光片的核心作用是通過特定波段紅外光通過實現(xiàn)波段篩選，抑制背景干擾（如可見光、雜散熱輻射）。在多波段探測中，通過分光濾光片實現(xiàn)不同通道的信號分離實現(xiàn)光譜分離（例如氣體檢測中的多組分分析）。

紅外濾光片常見類型與應(yīng)用場景

（圖源網(wǎng)絡(luò)，侵刪）

二、濾光片關(guān)鍵參數(shù)與技術(shù)要求

為滿足紅外探測需求，濾光片需滿足以下核心參數(shù)標(biāo)準(zhǔn)：

1. 光譜性能

透過率：目標(biāo)波段內(nèi)平均透過率需≥85%（窄帶濾光片中心波長透過率≥90%）。

截止深度：非通帶區(qū)域截止深度需≤0.1%（例如8~14μm帶通濾光片在可見光至7.5μm波段需完全截止）。

過渡帶陡度：帶通濾光片的邊緣陡度需≤5%波長偏移（如8~14μm濾光片在7.5~8μm過渡區(qū)透過率從0%升至80%）。

2. 基材選擇

近紅外（0.75~3μm）：硅（Si）、石英玻璃（高機械強度，但需鍍膜增強紅外透過）。

中紅外（3~5μm）：氟化鈣（CaF?）、硫化鋅（ZnS，耐高溫抗腐蝕）。

遠(yuǎn)紅外（8~14μm）：鍺（Ge，高折射率需增透膜）、硒化鋅（ZnSe，低吸收損耗）。

3. 鍍膜設(shè)計

硬質(zhì)多層膜（如TiO?/SiO?交替鍍層）以提升耐久性和環(huán)境適應(yīng)性。

帶通濾光片需采用非周期性膜系設(shè)計（APF），平衡通帶平坦度和截止深度。

4. 環(huán)境可靠性

溫度穩(wěn)定性：在-40℃~+85℃范圍內(nèi)，光譜偏移≤±1%（軍用級要求≤±0.5%）。

濕度耐受：通過85℃/85%RH雙85測試后，膜層無脫落、起泡。

5. 光學(xué)驗收標(biāo)準(zhǔn)

光譜檢測：依據(jù)MIL-PRF-13830B標(biāo)準(zhǔn)，使用傅里葉紅外光譜儀（FTIR）進行全波段掃描。

面型精度：PV值≤λ/4@632.8nm，避免光路畸變。

三、典型應(yīng)用案例分析

例子：當(dāng)濾光片用于工業(yè)氣體泄漏檢測，如需檢測甲烷（CH?）在3.3μm的特征吸收峰，可選擇CaF?作為基材（氟化鈣在紅外表現(xiàn)為高透過率，耐熱沖擊）進行窄帶濾光片鍍膜，（中心波長3.3μm±0.05μm，帶寬50nm，透過率≥90%）。

當(dāng)紅外濾光片用于人體測溫?zé)岢上?/span>時，可選鍍增透膜的鍺片，其特點在于兼顧高透過率與機械強度，能夠有效抑制可見光干擾，聚焦8~14μm人體熱輻射波段，同時采用長波通紅外進行鍍膜方案（截止波長≤7.5μm，8~14μm透過率≥92%）。

四、未來發(fā)展趨勢

目前而言，針對紅外探測器濾光片主要覆蓋三個方面；

1. 超窄帶濾光片：光譜帶寬向納米級發(fā)展，支持高分辨率光譜分析。

2. 智能可調(diào)濾光片：基于MEMS或液晶技術(shù)，實現(xiàn)動態(tài)波段切換。

3. 耐極端環(huán)境鍍膜：適應(yīng)航空航天、深海探測等嚴(yán)苛場景。

總的來說，紅外探測器濾光片對于紅外光學(xué)系統(tǒng)發(fā)揮著關(guān)鍵性作用，其制作到產(chǎn)品應(yīng)用都覺得著其實際的使用效果，隨著紅外技術(shù)向智能化、微型化發(fā)展，濾光片的設(shè)計與制造將持續(xù)推動紅外探測領(lǐng)域的創(chuàng)新突破。
