光學透鏡一直作為行業內的關鍵元件一直發揮著重要作用，以傳統的設計而言，球面透鏡的生產成熟度高，制造成本容易降低，其生產的球面透鏡可以滿足多種光學鏡頭需求；但是隨著這幾年高端鏡頭的蓬勃發展，隨著更多的設計特殊需求，球面透鏡也迎來一個重大的產品考驗，即透鏡組在光學系統中需要堆疊大量鏡片，導致其光學系統冗余度增加，同時也進一步增加其配重，同時由于曲面問題，導致其光路系統隨著技術發展也不斷凸現出更多的問題，因此非球面透鏡開始登入舞臺。

非球面透鏡的發展難點以及新舞臺

早期的非球面透鏡發展存在幾個問題，盡管早期非球面透鏡可以有效解決傳統球面透鏡的一系列問題（改進光學品質、減少光學元件、持久的像差修正），但是存在兩個問題，一個是技術問題，技術與生產工藝的相對不成熟導致部分產品指標難以滿足，同時早期的光學鏡頭系統不存在過高的需求，以傳統的參數指標即可滿足。

隨著近幾年技術的發展，更多的高端需求的光學鏡頭逐漸面世，同時非球面透鏡的生產工藝迎來了重大突破，極大縮短了非球面透鏡的生產成本，同時技術工藝的改進讓非球面透鏡能夠滿足更多高要求的光學指標，這使得非球面透鏡的發展步入時代新舞臺。

非球面透鏡的優勢

光學系統減配

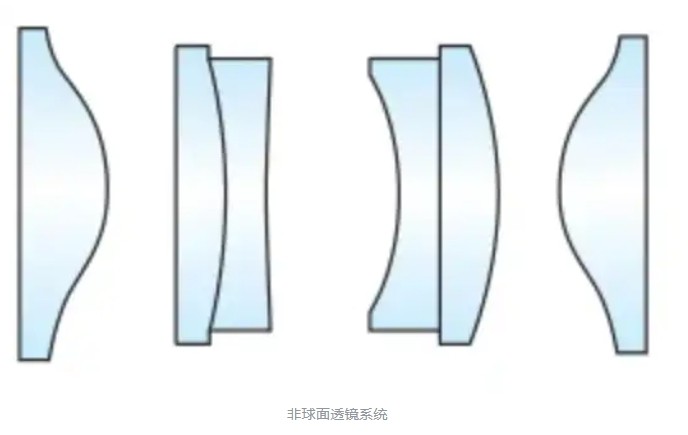

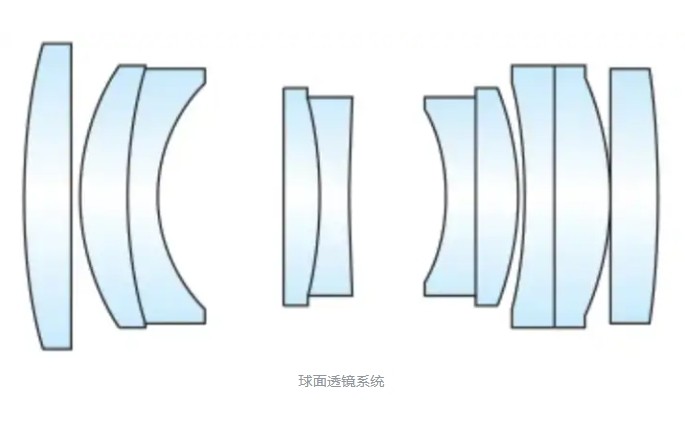

單個非球面透鏡能夠?qū)崿F(xiàn)多個球面透鏡的功能，這使得在光學鏡頭內透鏡的數量得到減少，從而大大簡化了整個光學結構，在降低制造成本的同時還有效降低了整個鏡頭的配重，這得益于非球面透鏡優秀的像差矯正能力。在整個光學系統內，強行堆疊的球面鏡片使得整個光學系統變得復雜且臃腫，通過非球面的加入，使得原本需要多塊球面鏡片的透鏡元件數量得到極大的縮減，同時還減少光學組件內發生發射的表面數量進而提高光通量。

提高光學性能

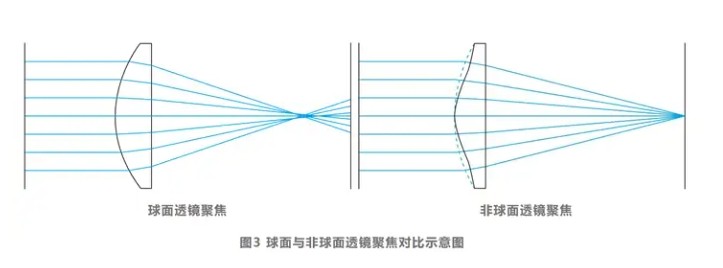

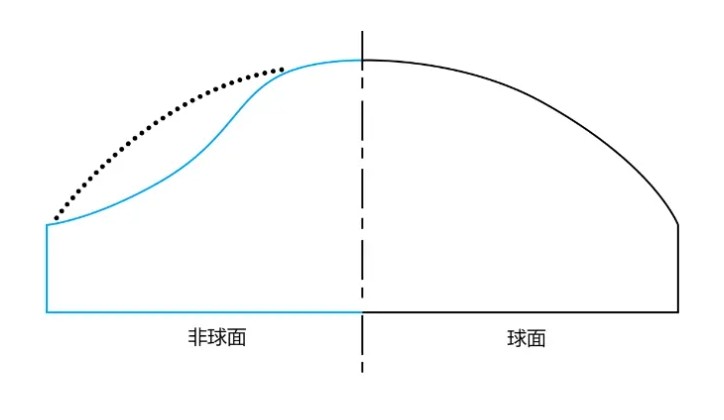

非球面透鏡的曲率可根據需求而調整，這賦予了它更加精確的控制光學聚焦，獨特的靈活性讓非球面在成像質量、分辨率和對比度等方面都優勝于球面，極大提高圖像清晰效果和細節表現，進而提高成像質量，在高端相機、望遠鏡以及醫療設備上得到重大應用。

更高的可靠性

非球面透鏡制造工藝一般采用模壓或注塑成型技術，隨著這些技術的成熟，使得精確控制模具形狀以及對溫度等參數的把控更加簡單，能夠高度實現對非球面透鏡曲率和形狀的控制，進而保證產品性能參數的穩定性，同時非酋結果較為簡單且易于維護與更好，當需要從光學系統進行更換是只需取出并安裝新的透鏡即可，無需更多復雜的調整以及重新校準，這使得它在應用上擁有更低的維護成本和更長的使用期限。

非球面透鏡應用領域

光學儀器：如相機、望遠鏡、顯微鏡等，非球面透鏡的加入可以顯著提高成像質量和性能。在高端相機中，非球面透鏡已成為標配元件之一。

光電子工業：在激光、曝光及半導體機械等領域，非球面透鏡的高聚焦能力和低像散特性使其成為關鍵的光學元件。它們被廣泛應用于激光加工、光刻機等設備中。

攝影系統：大口徑透鏡、廣角鏡頭、魚眼透鏡、變焦鏡頭等攝影鏡頭中常采用非球面透鏡以擴大視角范圍、提高圖像清晰度和減少畸變。

眼鏡：非球面透鏡鏡片在近視眼鏡中的應用也非常廣泛。它們能夠提供更好的視覺效果和舒適度，減少圖像變形和色差。

其他領域：如夜視鏡、紅外熱像儀、溫度記錄儀等多種光學設備和系統中也有非球面透鏡的身影。

制造工藝

非球面透鏡的制造工藝主要包括以下幾種方法：

表面材料去除法：如數控銑磨拋光成型法、離子束拋光法、磁流變拋光法、液體噴射拋光法等。這些方法通過去除透鏡表面的材料來形成所需的非球面形狀。

改變材料形狀法：如玻璃熱壓成型法、注塑成型法、熱沉降和固化成型法等。這些方法通過改變材料的形狀來形成非球面透鏡。

附加材料法：如真空鍍膜復制成型法、混合成型法等。這些方法通過在透鏡表面附加一層材料來形成非球面形狀。
