短波通濾光片加工定制參數
2018-06-27
admin1
產品介紹：

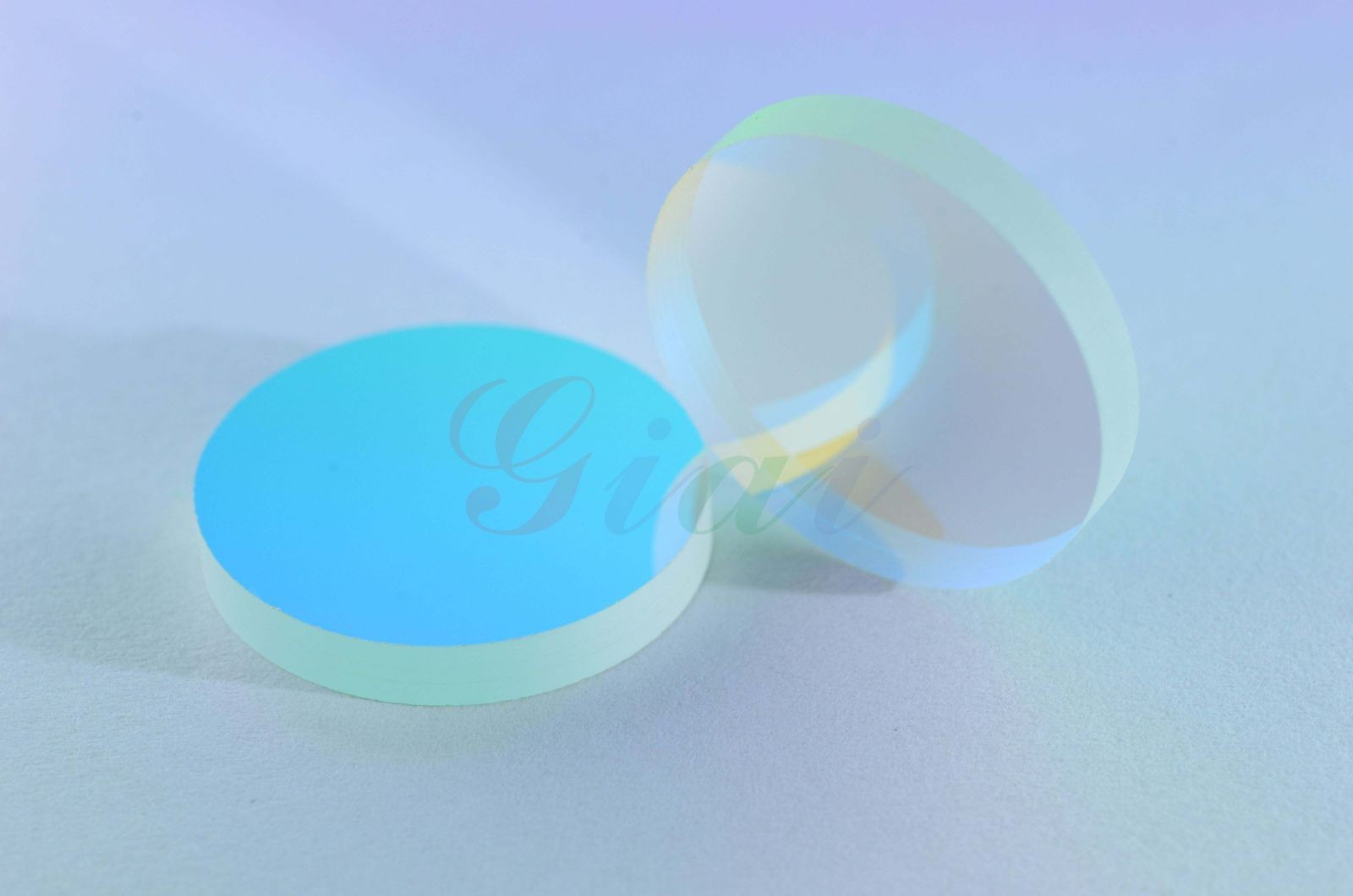

短波通濾光片：為滿足CCD或CMOS等傳感芯片的需求，讓可見光最大限度的穿透，反紅外區進行截止或反射，或是讓任意波段的區域透射或截止，要確保在短波區有非常好的平坦度和高透過，要比長波通濾光片難度系數大。特別在應用于紫外光源領域的讓紫光盡可能透過，讓可見光和近紅外線反射或截止并不是特別容易實現的產品。
應用領域：紫外光源，手機攝像頭，激光防護，熱反射照明系統，熒光油墨激光成像。
參數：
| 短波通濾光片 | |
| 工藝方式 | IAD多層介質硬膜、BBAR膜、金剛膜 |
| 波峰透過 | T>85% |
| 帶外截止深度 | OD2-OD4 |
| 截止過度帶 | <20nm |
| 工作波段 | 200-1100nm |
| 產品材質 | 光學級玻璃（K9，BK7，B270，D263T，石英玻璃, |
| 圓形尺寸范圍 | Ø3mm~Ø110mm |
| 方形尺寸范圍 | 2*2mm~146*146mm |
| 產品厚度 | 0.3-5.0mm |
| 通光孔徑 | 鍍膜覆蓋面大于95%有效面積 |
| 表面光潔度 | 國標三級，美軍標40-20（劃傷/麻點） |
| 環境測試 | MIL-STD-810F |
介質薄膜的短波通濾光片與長波通有著同樣的特性，當入射角增加時，這些濾光片的起始波長和截止波長會向短波偏移。一般說來，當入射角從0°變化到45°時，中心波長會向短偏移大約10％。這個特性可以應用于需要微調起始波長或者截止波長的應用。

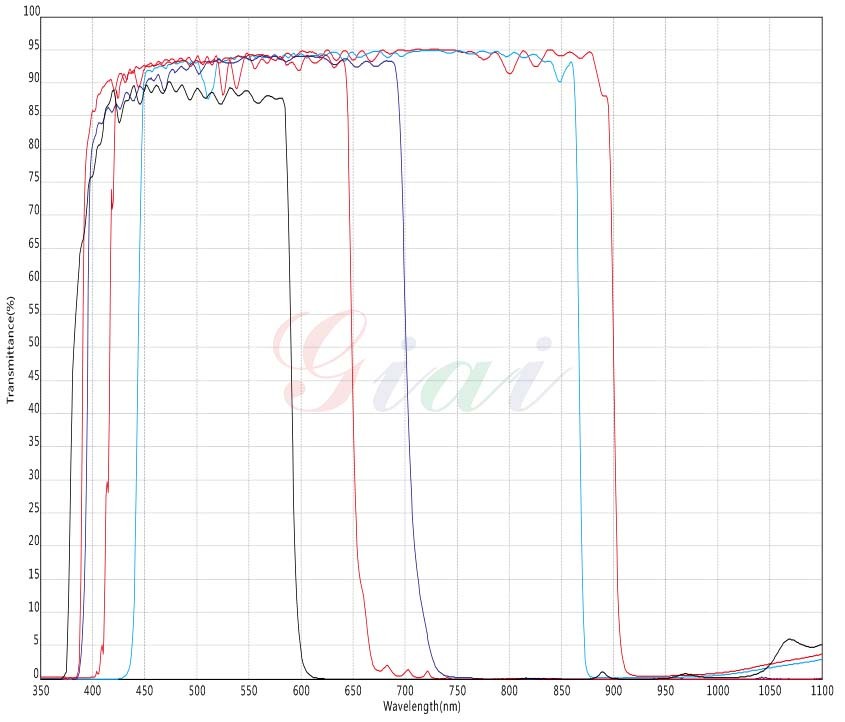

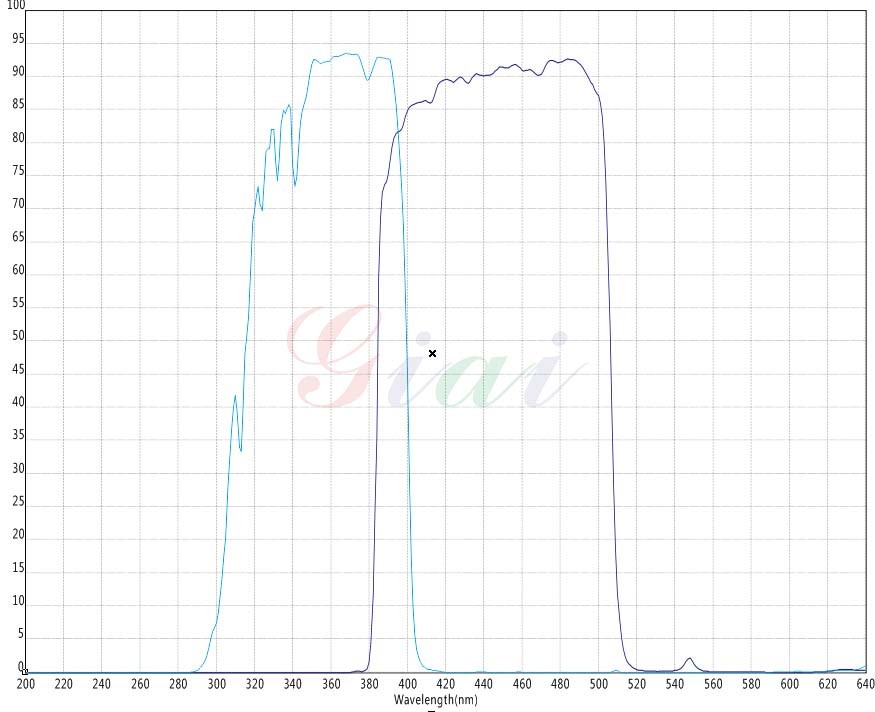

| 型號 | 應用 | 中心波長 | 截止過度帶 | 截止深度 | 透過率 |
| Giai-SP-400 | 紫外光源 | 420nm | >20nm | OD2-OD3 | 330-390nm@T>80% |
| Giai-SP-500 | 刑偵多波段光源 | 500nm | >20nm | OD2-OD3 | 400-490nm@T>85% |
| Giai-SP-630 | 激光防護眼鏡 | 630nm | >20nm | OD2-OD3 | 400-620nm@T>90% |
| Giai-SP-650 | 高清相機 | 650nm | >20nm | OD2-OD3 | 400-640nm@T>94% |
| Giai-SP-700 | 廣角鏡頭 | 700nm | >20nm | OD2-OD3 | 690-1100nm@T>95% |
| Giai-SP-900 | 票據檢測 | 900nm | >20nm | OD2-OD3 | 890-1100nm@T>90% |
