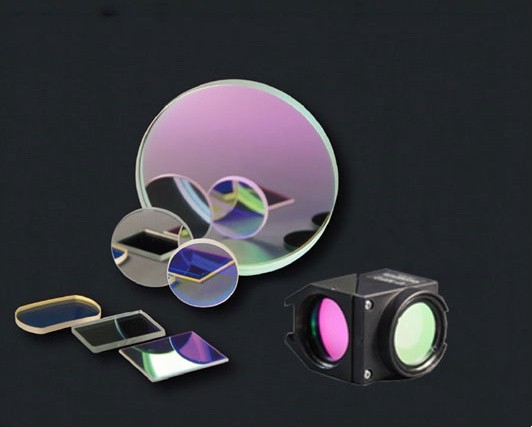

光學濾光片，簡單來說就是用來選取所需輻射波段的光學器件?；酁椴ＡЩ蛩芰系绕渌鈱W(xué)材料。光學濾光片產品主要按光譜波段、光譜特性、膜層材料、應用特點等方式分類。



1、按光譜波段區分濾光片：



通過光譜的長短（即光譜所處區域）把濾光片分為：紫外濾光片，可見光濾光片，近紅外濾光片，紅外濾光片，遠紅外濾光片。



光譜波長范圍如下：



紫外濾光片180~400nm

可見光濾光片400~700nm

近紅外濾光片700~3000nm

紅外濾光片3000nm~10um以上

2、按光譜特性區分濾光片：



帶通濾光片、截止濾光片、分光濾光片、中性密度濾光片、反射濾光片、負濾光片。

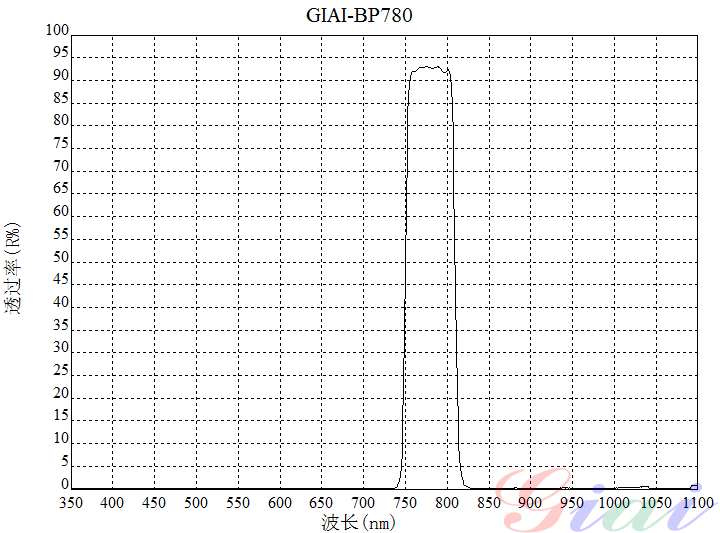

帶通型：選定波段的光通過，通帶以外的光截止。其光學指標主要是中心波長（CWL），半帶寬（FWHM)。分為窄帶和寬帶。比如窄帶808濾光片，NBF-808。



短波通型(又叫低波通)：短于選定波長的光通過，長于該波長的光截止。 比如紅外截止濾光片，IBG-650。



長波通型(又叫高波通)：長于選定波長的光通過，短于該波長的光截止 比如紅外透過濾光片，IPG-800。

3、按膜層材料區分濾光片：



軟膜濾光片、硬膜濾光片；



軟膜濾光片主要用于生化分析儀當中；硬膜濾光片不僅指薄膜硬度方面,更重要的是它的激光損傷閾值,所以它廣泛應用于激光系統當中。



4、濾光片相關名詞解釋:



中心波長(CWL): 濾光片在實際應用中所使用的波長,如光源主峰值是850nm led燈,那需求的中心波長就是850nm。



透過率(T):  假設光初始值為100%,通過濾光片后有所損耗了,通過評估得出只有85%了,那就可以把這個濾光片的光學透過率只有85%,簡單講就是損失了多少,大家都希望做所有事性損失越小越好。



峰值透過率(Tp)>85%：濾光片損耗后能夠透過的最高值在85%以上。



半帶寬(FWHM):  簡單說就是最高透過率的1/2處所對應的波長,左右波長值相減,例如,峰值最好是90%,1/2就是45%,45%所對應的左右波長是800nm和850nm,那半帶寬就是50nm。



截止率(Blocked): 截止區所對應的透過率.由于要想透過率達到0%,那是非常難的事情,要知道太陽可以讓地下的樹變成炭，只靠這薄薄的薄膜去掩蓋一切是很難的，只能選擇它透過率越小越好，就是不想要的光譜透過率越小越好。



截止波段:  可接受的不想要的波長最小區域。



介質硬膜(hard coating):  氧化物材料鍍制(如Ta2O5,SiO2等)。



軟膜:  除氧化物材料外,如氟化物(MgF2),硫化物,常用的金,銀,鋁之類。



增透膜(AR): 減反射膜,增加光的穿性,使光能量最有效的利用。



BBAR:  背面寬帶增透膜。



高反(HR):  光通過某波長被返回或反射較多,如平時用的鏡子。



高透(HT):  光通過某波長損失較少,如平時用的玻璃窗，就屬于可見光高透。
