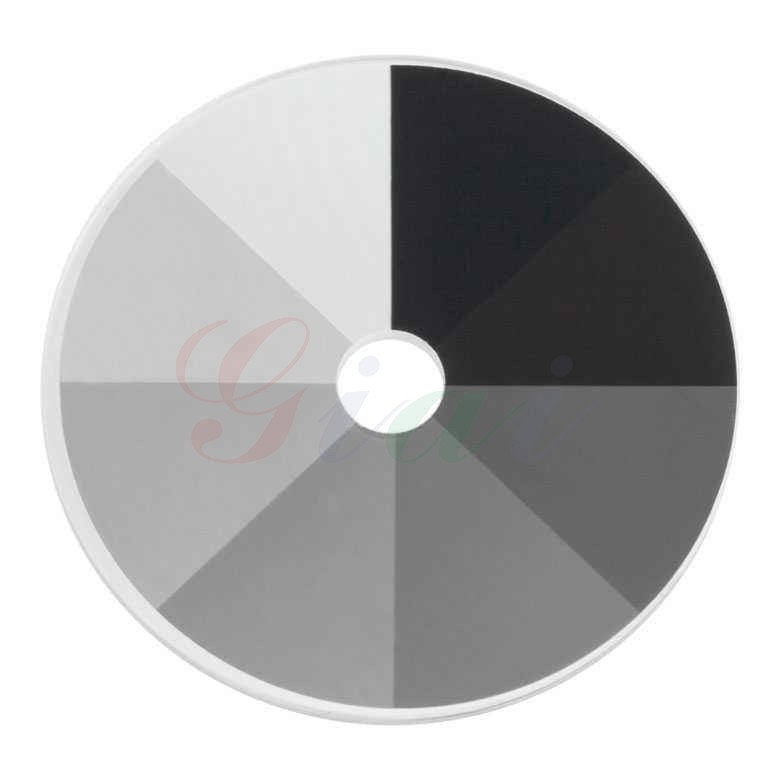

圓形階梯中性密度濾光片（簡稱圓形階梯密度片），可在濾光片區域內以離散的步數來衰減光強，每一離散區域內光密度為固定值。這類濾光片可應用于自然光和激光等領域。
產品介紹：
圓形階梯中性密度濾光片（簡稱圓形階梯密度片），可在濾光片區域內以離散的步數來衰減光強，每一離散區域內光密度為固定值。這類濾光片可應用于自然光和激光等領域。濾光片外徑尺寸在25mm至100mm內可選?？蛇x使用光譜范圍250nm—2500nm。特別尺寸、密度、波長的密度片可以定做。
技術參數
詳細規格：
|
基片 |
BK7 、熔融石英 |
|
外徑 |
25mm-150mm |
|
內徑 |
7.5mm、8.0mm、8.3mm |
|
外徑公差 |
+0/-0.15mm |
|
內徑公差 |
+0.15/-0mm |
|
厚度公差 |
±0.1mm |
|
平行度 |
3’ |
|
表面質量 |
80-50 |
|
光密度標準偏差 |
±5% |
|
校準波長 |
550nm |
|
設計波長 |
380nm-2000nm(BK7) 250nm-2500nm(熔融石英) |
光密度類型：
|
A |
0.04 |
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
|
|
|
|
|
|
B |
0.04 |
0.2 |
0.4 |
0.6 |
0.8 |
1.0 |
|
|
|
|
|
|
C |
0.04 |
0.4 |
0.8 |
1.2 |
1.6 |
2.0 |
|
|
|
|
|
|
D |
0.04 |
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1.0 |
|
E |
0.04 |
0.2 |
0.4 |
0.6 |
0.8 |
1.0 |
1.2 |
1.4 |
1.6 |
1.8 |
2.0 |
|
F |
0.04 |
0.3 |
0.6 |
0.9 |
1.2 |
1.5 |
1.8 |
2.1 |
2.4 |
2.7 |
3.0 |
標準產品：
|
部件號 |
外徑 |
內徑 |
光密度 |
基片 |
|
CSNDE-B60C |
60 |
8.3 |
E |
B270 |
其它尺寸、光密度、使用波長等參數可根據客戶需求定制。歡迎您與我們聯系。
應用領域：
主要應用于需要在寬光譜區域內以離散步數（圓形方向）來逐步衰減光強的領域。
